SNR-SHUNT

Описание Подключение Подключение нескольких АКБ Мониторинг через веб-интерфейс Настройка через веб-интерфейс Тип шунта Напряжение Ток Уровень заряда Сброс параметров Мониторинг по SNMP



Описание

Устройство предназначено для отслеживания состояния и уровня заряда аккумуляторной батареи, путем измерения напряжения и тока заряда и разряда. Доступен мониторинг измеряемых параметров аккумуляторной батареи. Измеряемые данные доступны через WEB и SNMP интерфейсы универсального устройства мониторинга SNR-ERD-4. (Начиная с прошивки 1.7, Industrial 1.2.0)

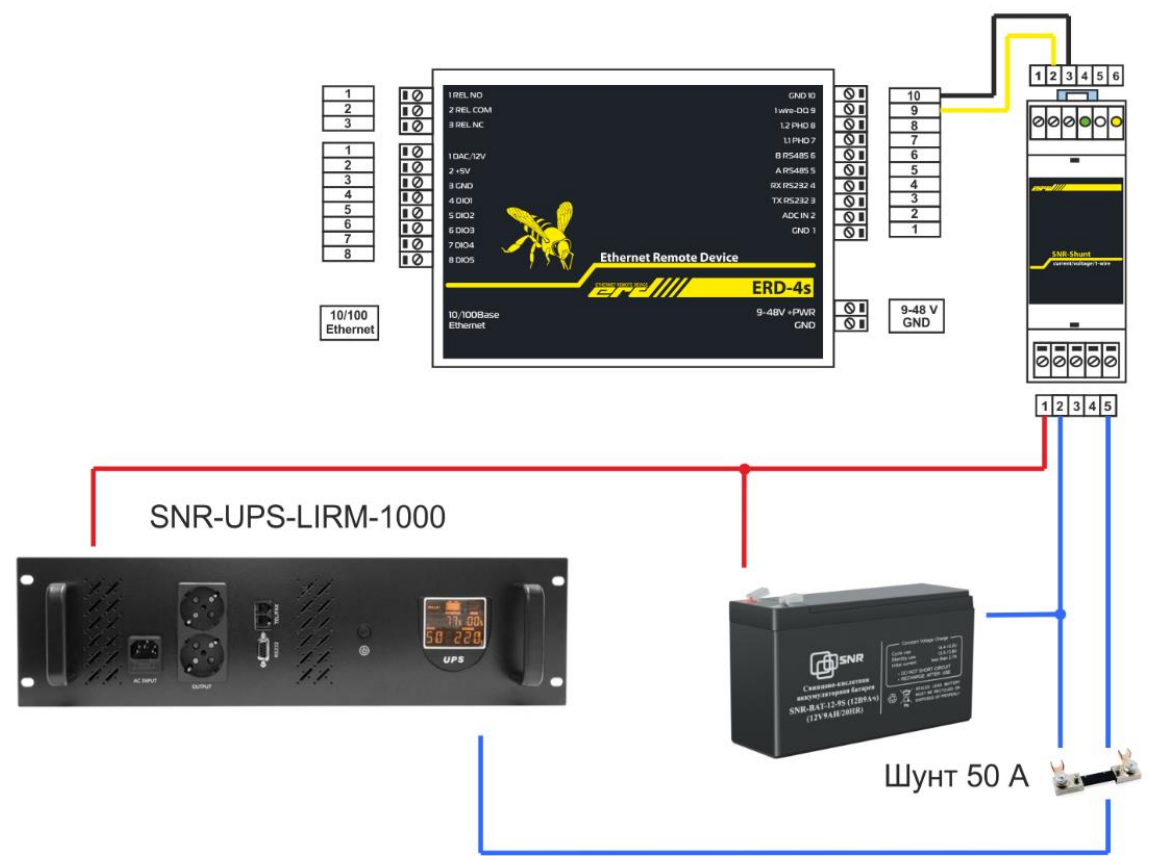

Подключение

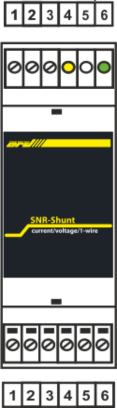

Внешний вид SNR-SHUNT

Верхний 6-контактный разъём:

Номер клеммыИспользование
1Не используется
2Подключение 1-wire
3Общий (GND)
4Зеленый LED, PWR
5Не используется
6Желтый LED, передача данных по шине 1-Wire



Нижний 5-контактный разъём:

Номер клеммыИспользование
1(+) Зарядного устройства, (+) АКБ
2Перемычка на клемму 3 при использовании внутреннего шунта либо перемычка на внешний шунт
3Перемычка на клемму 2 при использовании внутреннего шунта
4(-) АКБ
5(-) Зарядного устройства

Встроенный шунт находится между клеммами 4 и 5 нижнего разъёма, клемма 3 накоротко замкнута с клеммой 4. Клемма 2 это вход вольтметра измеряющий падение напряжение на шунте.

Внешний шунт подключается к клеммам 2 и 5 5-контактного разъема.

Примечание: (+) Зарядного устройства: 1, АКБ: 1, 4, внешний шунт: 2, 5, (-) Зарядного устройства: 5 - должны быть выполнены проводом с сечением соответствующим току нагрузки.



Подключение нескольких АКБ

Вариант с подключением двух АКБ и двух SNR-SHUNT:

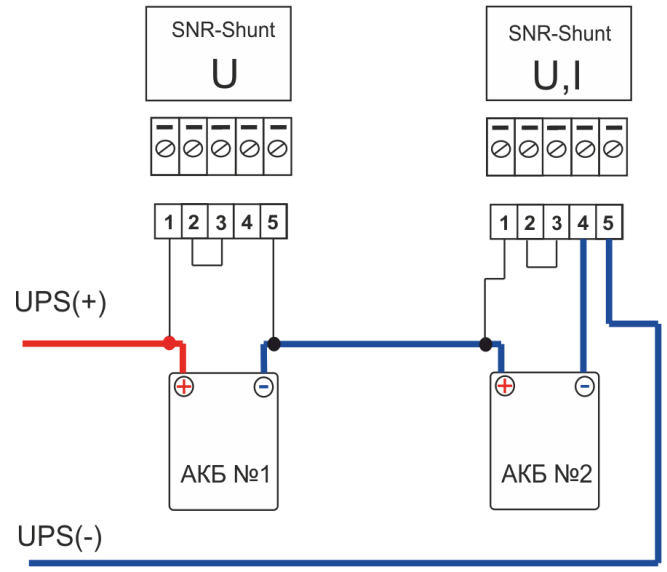

  1. Подключение SNR-Shunt в режиме измерения напряжения на каждом АКБ и общего тока нагрузки.

  1. Подключение SNR-Shunt в режиме измерения напряжения и тока нагрузки на каждом АКБ.



Мониторинг через веб-интерфейс

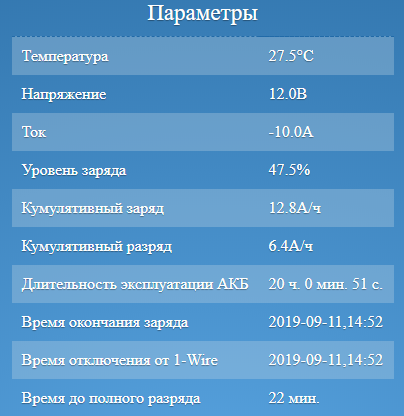

После подключения SNR-Shunt к SNR-ERD-4 на главной странице веб-интерфейса SNR-ERD-4 в разделе Устройства отобразится общая информация о подключенном датчике.

Необходимо нажать на ссылку SNR-SHUNT для отображения информации об устройстве.

ПараметрОписание
ТемператураТемпература устройства
НапряжениеНапряжение на входе
ТокЗначение тока, проходящего через шунт
Уровень зарядаУровень заряда аккумуляторной батареи. Вычисляется как разность кумулятивного заряда и разряда относительно полной ёмкости батареи
Кумулятивный зарядОбщее количество заряда, переданное в аккумуляторную батарею
Кумулятивный разрядОбщее количество заряда, переданное от аккумуляторной батареи
Длительность эксплуатации АКБПериод работы с подключенной аккумуляторной батареей
Время окончания зарядаВремя, когда прекратился заряд аккумуляторной батареи
Время отключения от 1-WireВремя, когда устройство было отключено от SNR-ERD-4
Время до полного разрядаПредположительное время, через которое аккумуляторная батарея полностью разрядится при текущем уровне тока и заряда. Данное поле отображается только при отрицательном значении тока.

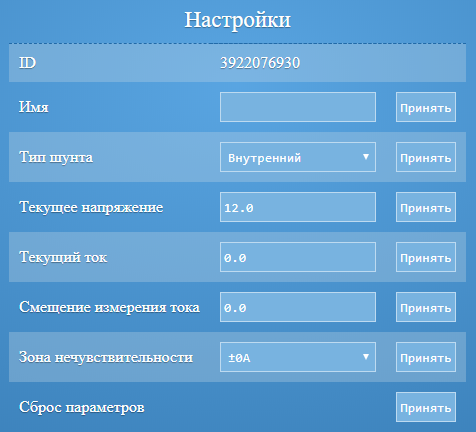

Настройка через веб-интерфейс

При подключении аккумуляторной батареи и зарядного устройства к SNR-Shunt необходимо произвести первоначальные настройки и калибровку используя веб-интерфейс SNR-ERD-4.

Тип шунта

Необходимо выбрать тип используемого шунта: внутренний или внешний.

При использовании внутреннего шунта подключается перемычка между клеммой 2 и 3 5-контактного разъёма. При таком подключении необходимо в разделе Настройки в поле Тип шунта выбрать Внутренний и нажать Принять.

Внешний шунт подключается к клеммам 2 и 5 5-контактного разъема. При таком подключении необходимо в разделе Настройки в поле Тип шунта выбрать Внешний и нажать Принять.



Напряжение

Если напряжение измеряемое SNR-Shunt имеет погрешность, необходимо измерить уровень напряжения вольтметром, подставить это значение в поле Текущее напряжение в разделе Настройки и нажать Принять.

Примечание: необходимо подставить значение отличное от нуля. В противном случае измерение напряжения будет не точным.



Ток

Если ток измеряемый SNR-Shunt имеет погрешность, необходимо измерить уровень тока амперметром, подставить это значение в поле Текущий ток в разделе Настройки и нажать Принять.

Примечание: необходимо подставить значение отличное от нуля. В противном случае измерение тока будет не точным.

Также если при реальном отсутствии тока SNR-Shunt показывает значение отличное от нуля, то необходимо в разделе Настройки в поле Смещение измерения тока указать этот ток с противоположным знаком.
Например, если в разделе Параметры измеряемый ток равен 0.3А при реально отсутствующем токе, то необходимо подставить в это поле значение -0.3 и нажать Принять.

Затем необходимо настроить зону нечувствительности. Данная настройка необходима для того, чтобы при полном заряде батареи подпитывающий ток не влиял на уровень заряда и значение кумулятивного заряда.
Например, если при полном заряде батареи подпитывающий ток равен 0.2А, то необходимо в разделе Настройки в поле Зона нечувствительности выбрать ток ±0.2А и нажать Принять.



Уровень заряда

Для расчёта уровня заряда необходимо в разделе Расчёт уровня заряда указать полную ёмкость аккумуляторной батареи и текущий уровень заряда.

В поле Полная ёмкость АКБ необходимо указать полную ёмкость подключенной аккумуляторной батареи в ампер-часах. Ёмкость не может быть равна нулю.

В поле Текущий уровень заряда необходимо указать текущий уровень заряда батареи в процентах.



Сброс параметров

При необходимости сбросить настройки нужно в разделе Настройки в поле Сброс параметров нажать на кнопку Принять. При этом сбросятся настройки калибровки текущего напряжения и тока, значение смещения измерения тока и значение зоны нечувствительности.



Мониторинг по SNMP

Помимо WEB-интерфейса, устройство позволяет получать показания по протоколу SNMP v2c. Доступ к OID можно получить через командную строку и через SNMP-менеджер. Для работы через командую строку подойдет пакет netsnmp. В качестве SNMP-менеджера можно использовать MIB-Browser.

Данные доступны в табличном виде по запросу:

snmptable -v 1 -c public 172.31.174.89 -Cl -CB -Ci .1.3.6.1.4.1.40418.2.6.1.1.2



Описание OID:

OIDИмя в mib-файлеОписаниеВозможность записи значения
.1.3.6.1.4.1.40418.2.6.1.1.2.1.1shuntIdИдентификационный номер датчика-
.1.3.6.1.4.1.40418.2.6.1.1.2.1.2shuntNameИмя датчика+
.1.3.6.1.4.1.40418.2.6.1.1.2.1.3shuntTempТемпература датчика-
.1.3.6.1.4.1.40418.2.6.1.1.2.1.4shuntVoltНапряжение на входе+
.1.3.6.1.4.1.40418.2.6.1.1.2.1.5shuntCurrentЗначение тока, проходящего через шунт+
.1.3.6.1.4.1.40418.2.6.1.1.2.1.6shuntChrgLvlУровень заряда аккумуляторной батареи+
.1.3.6.1.4.1.40418.2.6.1.1.2.1.7shuntChrgCapКумулятивный заряд-
.1.3.6.1.4.1.40418.2.6.1.1.2.1.8shuntDischCapКумулятивный разряд-
.1.3.6.1.4.1.40418.2.6.1.1.2.1.9shuntEndOfChrgВремя окончания заряда-
.1.3.6.1.4.1.40418.2.6.1.1.2.1.10shuntDiscnВремя отключения от 1-Wire-
.1.3.6.1.4.1.40418.2.6.1.1.2.1.11shuntBatLiveДлительность эксплуатации АКБ-
.1.3.6.1.4.1.40418.2.6.1.1.2.1.12shuntDischTimeВремя до полного разряда-
