Инструкция SNR-RSCounter-16i

Описание

Подключение

Настройка и мониторинг через SNR-ERD-4

Настройка RS-485 для опроса устройств

Мониторинг и настройка датчика через Web-интерфейс

Использование в сервисах SNR-ERD-4

Мониторинг и настройка датчика по протоколу SNMP

Настройка и мониторинг по протоколу Modbus RTU

Сброс настроек



Описание

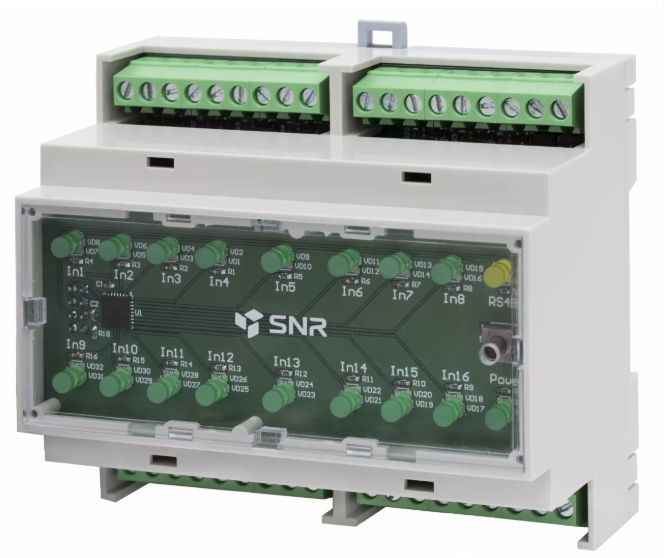

Датчик SNR-RSCounter-16i предназначен для подсчета импульсов или расширения количества дискретный входов.

Измеряемые данные доступны через Web и SNMP интерфейсы универсального устройства мониторинга SNR-ERD-4 (начиная с прошивки 1.7, Industrial 2.0.0). Также данные доступны по протоколу Modbus RTU.



Основные характеристики:

● Шестнадцать дискретных входов

● Частота счета входных импульсов до 2кГц

● Предел счёта 4 млрд импульсов

● Функция "антидребезга"

● Интерфейс RS-485

● Поддержка Modbus RTU

● Питание счётчика: 9..36В, 1Вт

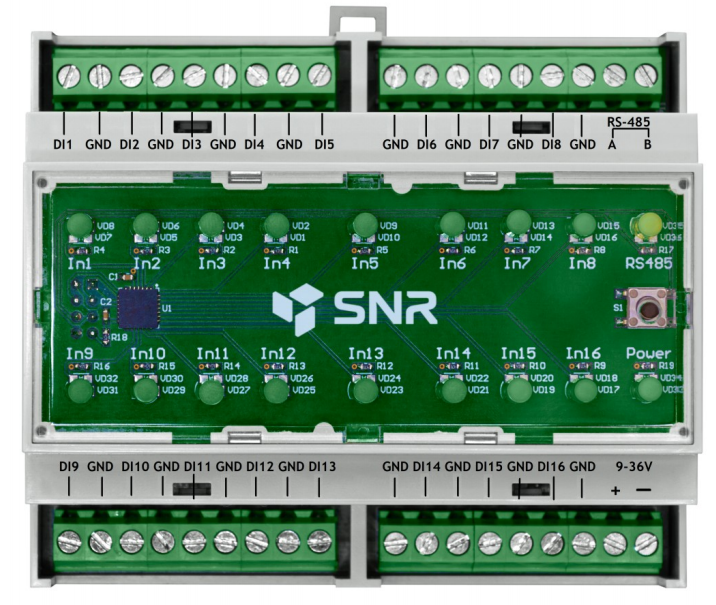

Подключение

Верхний 18-контактный разъём:

Номер клеммыИспользование
1DI1
2GND
3DI2
4GND
5DI3
6GND
7DI4
8GND
9DI5
10GND
11DI6
12GND
13DI7
14GND
15DI8
16GND
17A RS-485
18B RS-485



Нижний 18-контактный разъём:

Номер клеммыИспользование
1DI9
2GND
3DI10
4GND
5DI11
6GND
7DI12
8GND
9DI13
10GND
11DI14
12GND
13DI15
14GND
15DI16
16GND
17PWR 9..36В ( + )
18PWR 9..36В ( - )

Внутренний источник питания ERD-4 DAC 12В позволяет подключить одно устройство SNR-RSCounter-16i. Используя внешний источник питания, к SNR-ERD-4 можно подключить до пяти SNR-RSCounter-16i.

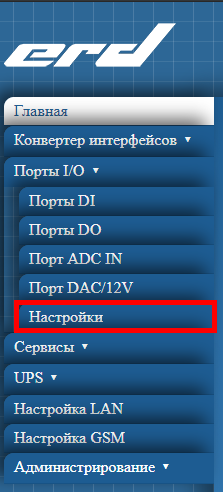

Для включения SNR-RSCounter-16i в работу необходимо подключить его клеммы 17 PWR 9..36В ( + ) и 18 PWR 9..36В ( - ) нижнего 18-контактного разъёма к источнику питания.

При питании от SNR-ERD-4 необходимо клемму 17 PWR 9..36В ( + ) нижнего 18-контактного разъёма SNR-RSCounter-16i подключить к входу 1 8- контактового разъема (DAC/12V) SNR-ERD-4. А клемму 18 PWR 9..36В ( - ) нижнего 18-контактного разъёма SNR-RSCounter-16i необходимо подключить к контакту 3 8-контактового разъема (GND) SNR-ERD-4. Далее необходимо в основном меню SNR-ERD-4 в разделе Порты I/O нужно перейти на вкладку Настройки.

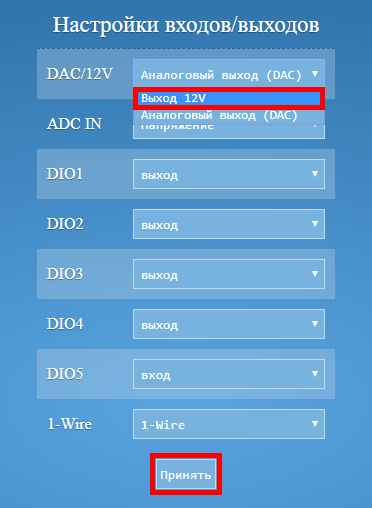

В поле DAC/12V выбрать Выход 12V и нажать кнопку Принять.

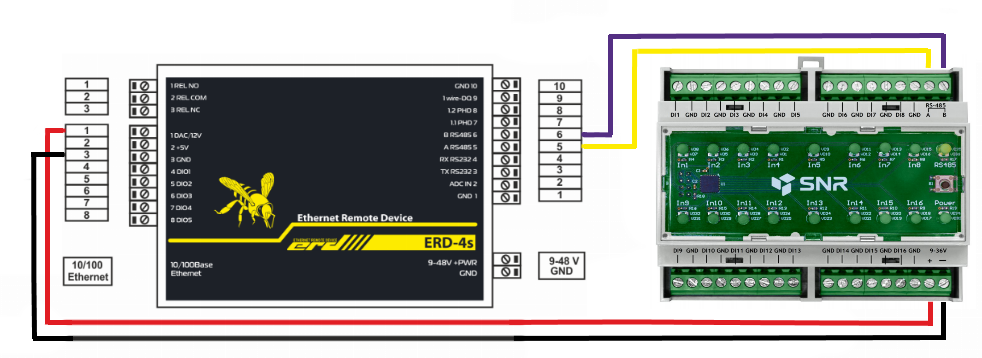

Подключение к SNR-ERD-4 по RS-485:

  1. Клемму 17 (A RS-485) верхнего 18-контактного разъёма от SNR-RSCounter-16i подключить к клемме 5 (A RS-485) 10-контактного разъёма SNR-ERD-4.
  2. Клемму 18 (B RS-485) верхнего 18-контактного разъёма от SNR-RSCounter-16i подключить к клемме 6 (B RS-485) 10-контактного разъёма SNR-ERD-4.

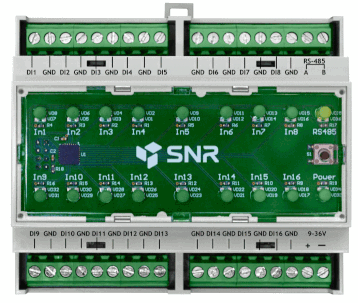

Индикация

При включении SNR-RSCounter-16i включается индикатор питания Power. При старте происходит проверка всех светодиодных индикаторов входов поочерёдно начиная с In1 до In16. При замыкании какого-либо входа включается соответствующий ему индикатор. При передаче данных включается оранжевый индикатор RS-485.



Настройка и мониторинг через SNR-ERD-4

Измеряемые данные доступны через Web и SNMP интерфейсы SNR-ERD-4.



Настройка RS-485 для опроса устройств

Для отображения данных с SNR-RSCounter-16i необходимо настроить интерфейс RS-485 на SNR-ERD-4. Для этого в основном меню SNR-ERD-4 в разделе Конвертер интерфейсов нужно перейти на вкладку RS-485.

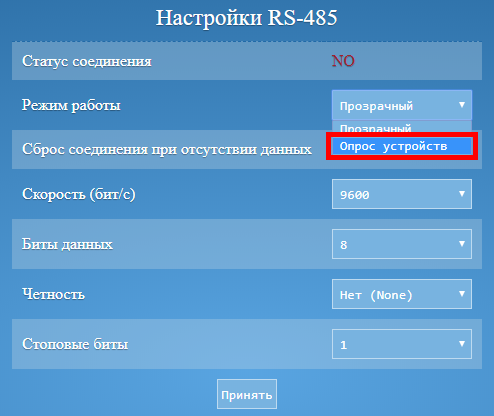

В поле Режим выбрать Опрос устройств.



Для начала поиска устройств необходимо нажать на кнопку Принять.

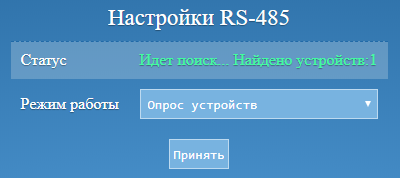

При правильном подключении SNR-RSCounter-16i отобразится количество найденных устройств на шине RS-485.



Мониторинг и настройка датчика через Web-интерфейс

После настройки RS-485 для опроса устройств на Главной странице в разделе Устройства будут отображаться основные данные датчиков SNR-RSCounter-16i. Для перехода к расширенным настройкам датчика необходимо нажать на ссылку RSCounter.



Страница настроек SNR-RSCounter-16i:



Раздел Параметры:

ПунктОписание

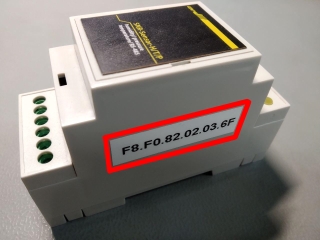

IDИдентификационный номер устройства. Наклеен на боковую часть устройства:
ИмяВ этом поле можно задать имя датчика. Оно будет отображаться также на Главной странице и в SNMP
Конфигурация портов DIПри переходе по этой ссылке отображается информация о дискретных входах устройства

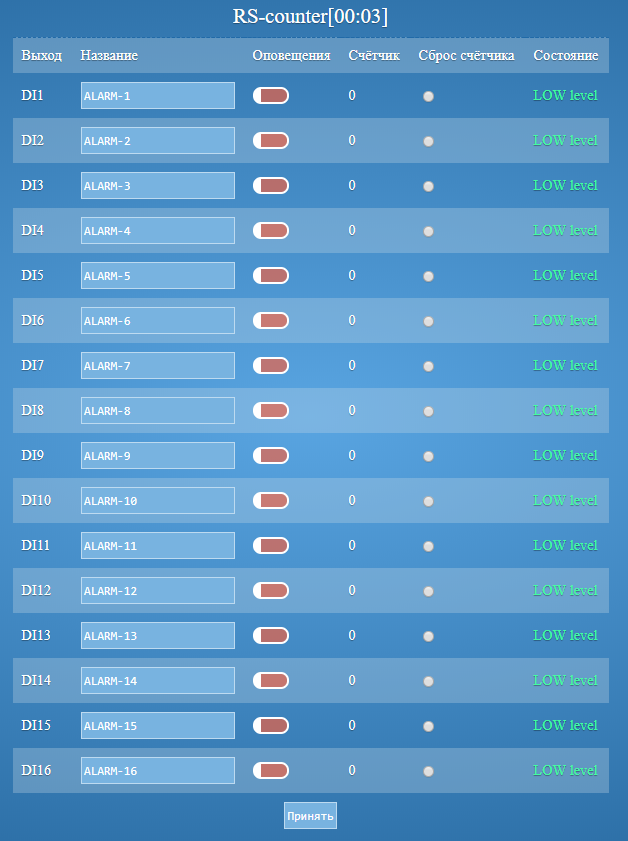

Страница конфигурации портов DI:

ПунктОписание
ВыходОбозначение дискретного входа (DI1...DI16)
НазваниеВ этом поле можно задать имя для входа. Оно будет отображаться при оповещении об изменении состояния входа
ОповещенияПри включении оповещений будет посылаться уведомление о смене состояния входа
СчётчикСчётчик входных импульсов (от 0 до 4294967295)
Сброс счётчикаПри установке данного флага счётчик сбрасывается в значение 0.
СостояниеСостояние входа (Low level или High level)

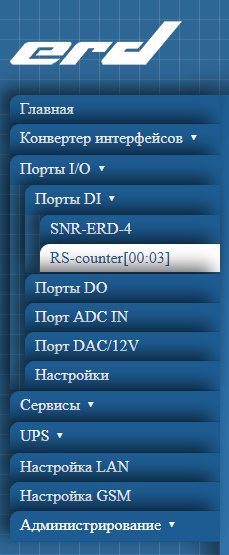

Также на страницу конфигурации портов можно перейти используя основное меню слева. Необходимо перейти на вкладку Порты I/O, далее Порты DI, и выбрать необходимую вкладку RS-counter:



Мониторинг и настройка датчика по протоколу SNMP

Помимо WEB-интерфейса, устройство позволяет получать показания по протоколу SNMP v2c. Доступ к OID можно получить через командную строку и через SNMP-менеджер. Для работы через командую строку подойдет пакет netsnmp. В качестве SNMP-менеджера можно использовать MIB-Browser.

Данные датчиков SNR-RSCounter-16i доступны в табличном виде по запросу:

snmptable -v 2c -c public 192.168.15.20 -Cl -CB -Ci .1.3.6.1.4.1.40418.2.6.1.30.5

Описание OID таблицы датчиков SNR-RSCounter-16i (скачать MIB-файл можно по ссылке):

OIDИмя в mib-файлеОписаниеВозможность записи значения
.1.3.6.1.4.1.40418.2.6.1.30.5.1.1erd4rscounterIdentИдентификационный номер датчика-
.1.3.6.1.4.1.40418.2.6.1.30.5.1.2erd4rscounterNameИмя датчика+



Данные дискретных входов датчиков SNR-RSCounter-16i доступны в табличном виде по запросу:

snmptable -v 2c -c public 192.168.15.20 -Cl -CB -Ci .1.3.6.1.4.1.40418.2.6.2.1

Описание OID таблицы дискретных входов датчиков SNR-RSCounter-16i:

OIDИмя в mib-файлеОписаниеВозможность записи значения
.1.3.6.1.4.1.40418.2.6.2.1.1.1erd4diNameИмя датчика-
.1.3.6.1.4.1.40418.2.6.2.1.1.2erd4diAlarmNameИмя дискретного входа+
.1.3.6.1.4.1.40418.2.6.2.1.1.3erd4diStateСостояние-
.1.3.6.1.4.1.40418.2.6.2.1.1.4erd4diCntСчётчикВозможна запись только значения 0 для сброса счётчика



Настройка и мониторинг по протоколу Modbus RTU

Датчик SNR-RSCounter-16i используется для передачи данных по протоколу Modbus RTU по интерфейсу RS-485.

Возьмём, к примеру, программу мониторинга MasterOPC Universal Modbus Server, а в качестве конвертера интерфейсов будем использовать SNR-ERD-4.

Подключите SNR-RSCounter-16i к SNR-ERD-4, как это описано в разделе Подключение.

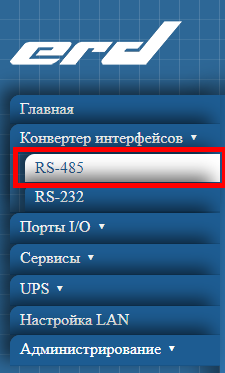

В основном меню веб-интерфейса SNR-ERD-4 в разделе Конвертер интерфейсов нужно перейти на вкладку RS-485.

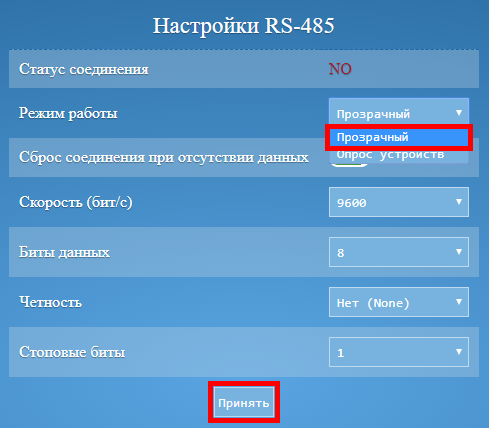

В поле Режим выбрать Прозрачный и нажать Принять.

Далее необходимо скачать MasterOPC Universal Modbus Server по этой ссылке и установить на свой компьютер.

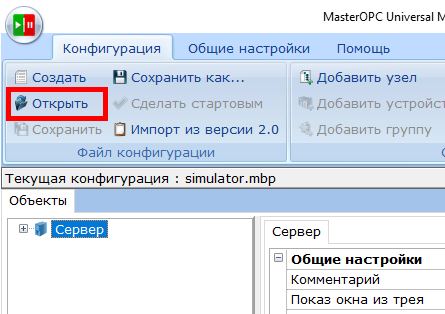

После установки запустите программу. Скачайте шаблон для мониторинга датчика и откройте его с помощью MasterOPC Universal Modbus Server.

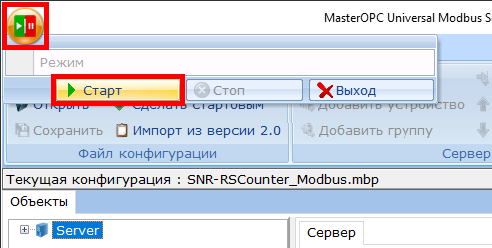

После загрузки шаблона необходимо нажать на меню выбора режима в верхнем левом углу программы и нажать Старт.

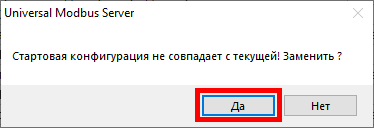

Программа выведет уведомление об изменении конфигурации. Нажмите Да.

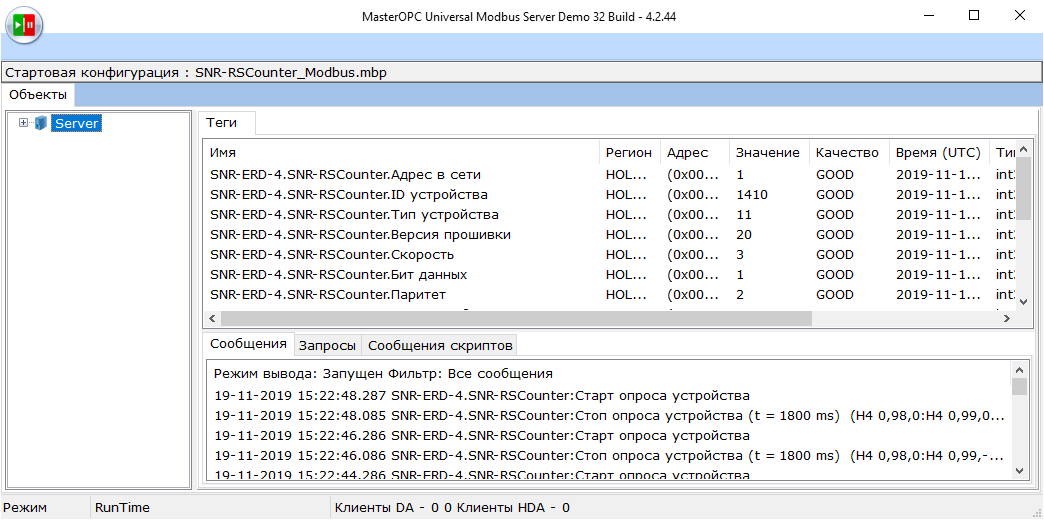

Программа запустит опрос датчика по протоколу Modbus. При исправном состоянии опроса в столбце Качество будет отображаться значение GOOD.

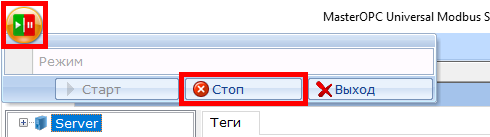

Для остановки мониторинга необходимо нажать на меню выбора режима в верхнем левом углу программы и нажать Стоп.

Ниже представлена таблица с описанием регистров Modbus устройства.

АдресОписаниеДанныеВозможные значенияЗначение по умолчаниюВозможность записи
1Slave ID16 бит1 - 2471+
2Device ID16 бит0 - 65535--
3Тип устройства16 бит1111 (SNR-RSCounter-16i)-
4Версия прошивки16 бит-30 (3.0)-
111Скорость (BaudRate)16 бит1: 2400 б/с
2: 4800 б/с
3: 9600 б/с
4: 19200 б/с
5: 38400 б/с
6: 57600 б/с
7: 115200 б/с
3: 9600 б/с+
112Биты данных16 бит0: 7 бит
1: 8 бит
1: 8 бит+
113Четность (Parity)16 бит0: Even (Четн.)
1: Odd (Нечетн.)
2: None (Нет)
2: None (Нет)+
114Стоповые биты (Stop Bits)16 бит0: 1 бит
1: 2 бит
0: 1 бит+
3001Состояние DI11 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3002Состояние DI21 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3003Состояние DI31 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3004Состояние DI41 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3005Состояние DI51 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3006Состояние DI61 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3007Состояние DI71 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3008Состояние DI81 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3010Состояние DI91 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3012Состояние DI101 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3014Состояние DI111 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3016Состояние DI121 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3018Состояние DI131 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3020Состояние DI141 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3022Состояние DI151 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3024Состояние DI161 битFALSE - TRUEFALSERead Discrete Inputs (0x02)
3100Счётчик DI132 бита0 - 4 294 967 2950+
3102Счётчик DI232 бита0 - 4 294 967 2950+
3104Счётчик DI332 бита0 - 4 294 967 2950+
3106Счётчик DI432 бита0 - 4 294 967 2950+
3108Счётчик DI532 бита0 - 4 294 967 2950+
3110Счётчик DI632 бита0 - 4 294 967 2950+
3112Счётчик DI732 бита0 - 4 294 967 2950+
3114Счётчик DI832 бита0 - 4 294 967 2950+
3116Счётчик DI932 бита0 - 4 294 967 2950+
3118Счётчик DI1032 бита0 - 4 294 967 2950+
3120Счётчик DI1132 бита0 - 4 294 967 2950+
3122Счётчик DI1232 бита0 - 4 294 967 2950+
3124Счётчик DI1332 бита0 - 4 294 967 2950+
3126Счётчик DI1432 бита0 - 4 294 967 2950+
3128Счётчик DI1532 бита0 - 4 294 967 2950+
3130Счётчик DI1632 бита0 - 4 294 967 2950+
4000Умножение счётчика DI132 бита0 - 4 294 967 2951+
4002Умножение счётчика DI232 бита0 - 4 294 967 2951+
4004Умножение счётчика DI332 бита0 - 4 294 967 2951+
4006Умножение счётчика DI432 бита0 - 4 294 967 2951+
4008Умножение счётчика DI532 бита0 - 4 294 967 2951+
4010Умножение счётчика DI632 бита0 - 4 294 967 2951+
4012Умножение счётчика DI732 бита0 - 4 294 967 2951+
4014Умножение счётчика DI832 бита0 - 4 294 967 2951+
4016Умножение счётчика DI932 бита0 - 4 294 967 2951+
4018Умножение счётчика DI1032 бита0 - 4 294 967 2951+
4020Умножение счётчика DI1132 бита0 - 4 294 967 2951+
4022Умножение счётчика DI1232 бита0 - 4 294 967 2951+
4024Умножение счётчика DI1332 бита0 - 4 294 967 2951+
4026Умножение счётчика DI1432 бита0 - 4 294 967 2951+
4028Умножение счётчика DI1532 бита0 - 4 294 967 2951+
4030Умножение счётчика DI1632 бита0 - 4 294 967 2951+
4100Деление счётчика DI132 бита0 - 4 294 967 2951+
4102Деление счётчика DI232 бита0 - 4 294 967 2951+
4104Деление счётчика DI332 бита0 - 4 294 967 2951+
4106Деление счётчика DI432 бита0 - 4 294 967 2951+
4108Деление счётчика DI532 бита0 - 4 294 967 2951+
4110Деление счётчика DI632 бита0 - 4 294 967 2951+
4112Деление счётчика DI732 бита0 - 4 294 967 2951+
4114Деление счётчика DI832 бита0 - 4 294 967 2951+
4116Деление счётчика DI932 бита0 - 4 294 967 2951+
4118Деление счётчика DI1032 бита0 - 4 294 967 2951+
4120Деление счётчика DI1132 бита0 - 4 294 967 2951+
4122Деление счётчика DI1232 бита0 - 4 294 967 2951+
4124Деление счётчика DI1332 бита0 - 4 294 967 2951+
4126Деление счётчика DI1432 бита0 - 4 294 967 2951+
4128Деление счётчика DI1532 бита0 - 4 294 967 2951+
4130Деление счётчика DI1632 бита0 - 4 294 967 2951+
4200Смещение счётчика DI1 (сложение)32 бита0 - 4 294 967 2950+
4202Смещение счётчика DI2 (сложение)32 бита0 - 4 294 967 2950+
4204Смещение счётчика DI3 (сложение)32 бита0 - 4 294 967 2950+
4206Смещение счётчика DI4 (сложение)32 бита0 - 4 294 967 2950+
4208Смещение счётчика DI5 (сложение)32 бита0 - 4 294 967 2950+
4210Смещение счётчика DI6 (сложение)32 бита0 - 4 294 967 2950+
4212Смещение счётчика DI7 (сложение)32 бита0 - 4 294 967 2950+
4214Смещение счётчика DI8 (сложение)32 бита0 - 4 294 967 2950+
4216Смещение счётчика DI9 (сложение)32 бита0 - 4 294 967 2950+
4218Смещение счётчика DI10 (сложение)32 бита0 - 4 294 967 2950+
4220Смещение счётчика DI11 (сложение)32 бита0 - 4 294 967 2950+
4222Смещение счётчика DI12 (сложение)32 бита0 - 4 294 967 2950+
4224Смещение счётчика DI13 (сложение)32 бита0 - 4 294 967 2950+
4226Смещение счётчика DI14 (сложение)32 бита0 - 4 294 967 2950+
4228Смещение счётчика DI15 (сложение)32 бита0 - 4 294 967 2950+
4230Смещение счётчика DI16 (сложение)32 бита0 - 4 294 967 2950+
4300Смещение счётчика DI1 (вычитание)32 бита0 - 4 294 967 2950+
4302Смещение счётчика DI2 (вычитание)32 бита0 - 4 294 967 2950+
4304Смещение счётчика DI3 (вычитание)32 бита0 - 4 294 967 2950+
4306Смещение счётчика DI4 (вычитание)32 бита0 - 4 294 967 2950+
4308Смещение счётчика DI5 (вычитание)32 бита0 - 4 294 967 2950+
4310Смещение счётчика DI6 (вычитание)32 бита0 - 4 294 967 2950+
4312Смещение счётчика DI7 (вычитание)32 бита0 - 4 294 967 2950+
4314Смещение счётчика DI8 (вычитание)32 бита0 - 4 294 967 2950+
4316Смещение счётчика DI9 (вычитание)32 бита0 - 4 294 967 2950+
4318Смещение счётчика DI10 (вычитание)32 бита0 - 4 294 967 2950+
4320Смещение счётчика DI11 (вычитание)32 бита0 - 4 294 967 2950+
4322Смещение счётчика DI12 (вычитание)32 бита0 - 4 294 967 2950+
4324Смещение счётчика DI13 (вычитание)32 бита0 - 4 294 967 2950+
4326Смещение счётчика DI14 (вычитание)32 бита0 - 4 294 967 2950+
4328Смещение счётчика DI15 (вычитание)32 бита0 - 4 294 967 2950+
4330Смещение счётчика DI16 (вычитание)32 бита0 - 4 294 967 2950+
4500Физическая величина DI132 бита0 - 4 294 967 2950-
4502Физическая величина DI232 бита0 - 4 294 967 2950-
4504Физическая величина DI332 бита0 - 4 294 967 2950-
4506Физическая величина DI432 бита0 - 4 294 967 2950-
4508Физическая величина DI532 бита0 - 4 294 967 2950-
4510Физическая величина DI632 бита0 - 4 294 967 2950-
4512Физическая величина DI732 бита0 - 4 294 967 2950-
4514Физическая величина DI832 бита0 - 4 294 967 2950-
4516Физическая величина DI932 бита0 - 4 294 967 2950-
4518Физическая величина DI1032 бита0 - 4 294 967 2950-
4520Физическая величина DI1132 бита0 - 4 294 967 2950-
4522Физическая величина DI1232 бита0 - 4 294 967 2950-
4524Физическая величина DI1332 бита0 - 4 294 967 2950-
4526Физическая величина DI1432 бита0 - 4 294 967 2950-
4528Физическая величина DI1532 бита0 - 4 294 967 2950-
4530Физическая величина DI1632 бита0 - 4 294 967 2950-
5001Сглаживание дребезга DI116 бит0 - 65535 мкс10000 мкс+
5002Сглаживание дребезга DI216 бит0 - 65535 мкс10000 мкс+
5003Сглаживание дребезга DI316 бит0 - 65535 мкс10000 мкс+
5004Сглаживание дребезга DI416 бит0 - 65535 мкс10000 мкс+
5005Сглаживание дребезга DI516 бит0 - 65535 мкс10000 мкс+
5006Сглаживание дребезга DI616 бит0 - 65535 мкс10000 мкс+
5007Сглаживание дребезга DI716 бит0 - 65535 мкс10000 мкс+
5008Сглаживание дребезга DI816 бит0 - 65535 мкс10000 мкс+
5009Сглаживание дребезга DI916 бит0 - 65535 мкс10000 мкс+
5010Сглаживание дребезга DI1016 бит0 - 65535 мкс10000 мкс+
5011Сглаживание дребезга DI1116 бит0 - 65535 мкс10000 мкс+
5012Сглаживание дребезга DI1216 бит0 - 65535 мкс10000 мкс+
5013Сглаживание дребезга DI1316 бит0 - 65535 мкс10000 мкс+
5014Сглаживание дребезга DI1416 бит0 - 65535 мкс10000 мкс+
5015Сглаживание дребезга DI1516 бит0 - 65535 мкс10000 мкс+
5016Сглаживание дребезга DI1616 бит0 - 65535 мкс10000 мкс+



Сброс настроек

Чтобы сбросить общие настройки SNR-RSCounter-16i необходимо нажать на кнопку на передней панели устройства в течении пяти секунд, пока не начнётся проверка всех светодиодных индикаторов входов поочерёдно начиная с In1 до In16. При этом сбросятся следующие настройки:

Значения счётчиков остаются без изменений для предотвращения несанкционированного сброса.
