Инструкция SNR-RSSensor-H/T/P
Настройка и мониторинг через SNR-ERD-4
Настройка RS485 для опроса устройств
Мониторинг и настройка датчика через Web-интерфейс
Использование в сервисах SNR-ERD-4
Мониторинг и настройка датчика по протоколу SNMP
Настройка и мониторинг по протоколу Modbus RTU
Описание
Датчик SNR-RSSensor-H/T/P предназначен для измерения влажности, температуры и давления.
Измеряемые данные доступны через Web и SNMP интерфейсы универсального устройства мониторинга SNR-ERD-4 (начиная с прошивки 1.7, Industrial 1.2.0). Также данные доступны по протоколу Modbus RTU.
Основные характеристики:
- Интерфейс RS-485
- Диапазон измеряемой температуры -30..+105°С
- Диапазон измеряемой влажности 0..100%
- Диапазон измеряемого давления 26..126КПа (195..945 мм рт. ст.)
- Питание датчика: 4..24В, 1Вт
- Подключение до пяти дополнительных датчиков температуры по интерфейсу 1-Wire
Подключение
Индикация:
| Номер клеммы | Использование |
|---|---|
| 1 | Зеленый LED, PWR |
| 6 | Желтый LED, передача данных по шине RS485 |
Нижний 6-контактный разъём:
| Номер клеммы | Использование |
|---|---|
| 1 | PWR +4..24В |
| 2 | GND |
| 3 | A RS485 |
| 4 | B RS485 |
| 5 | 1-Wire |
| 6 | GND |
Внутренний источник питания SNR-ERD-4 DAC 12В позволяет подключить два датчика SNR-RSSensor-H/T/P. Используя внешний источник питания, к SNR-ERD-4 можно подключить до пяти датчиков SNR-RSSensor-H/T/P.
Для включения SNR-RSSensor-H/T/P в работу необходимо подключить его клеммы 1 (PWR +4..24В) и 2 (GND) к источнику питания.
При питании от SNR-ERD-4 необходимо клемму 7 PWR +4..24В нижнего 6-контактного разъёма SNR-RSSensor-H/T/P подключить к входу 1 8- контактового разъема (DAC/12V) SNR-ERD-4. А клемму 6 GND нижнего 6-контактного разъёма SNR-RSSensor-H/T/P необходимо подключить к контакту 3 8-контактового разъема (GND) SNR-ERD-4.

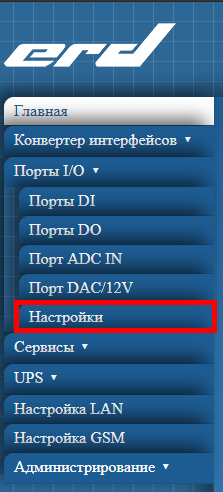

Далее необходимо в основном меню SNR-ERD-4 в разделе Порты I/O нужно перейти на вкладку Настройки.

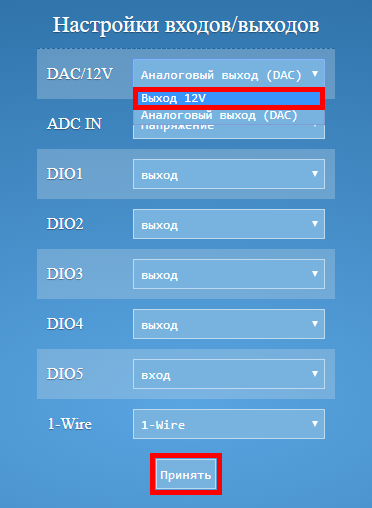

В поле DAC/12V выбрать Выход 12V и нажать кнопку Принять.
Подключение к SNR-ERD-4 по RS485:
- Клемму
3(A RS485) от SNR-RSSensor-H/T/P подключить к клемме5(A RS485) 10-контактного разъёма SNR-ERD-4. - Клемму
4(B RS485) от SNR-RSSensor-H/T/P подключить к клемме6(B RS485) 10-контактного разъёма SNR-ERD-4.
К SNR-RSSensor-H/T/P можно подключить до пяти датчиков 1-wire по схеме паразитного питания. Подключение датчиков 1-wire к SNR-RSSensor-H/T/P по схеме паразитного питания:
- Жёлтый 1-wire провод датчика подключить к клемме
5(1-Wire). - Чёрный GND и красный +5В провод датчика подключить к клемме
6(GND).
Настройка и мониторинг через SNR-ERD-4
Измеряемые данные доступны через Web и SNMP интерфейсы SNR-ERD-4.
Настройка RS485 для опроса устройств
Для отображения данных с SNR-RSSensor-H/T/P необходимо настроить интерфейс RS485 на SNR-ERD-4. Для этого в основном меню SNR-ERD-4 в разделе Конвертер интерфейсов нужно перейти на вкладку RS-485.
В поле Режим выбрать Опрос устройств.
Для начала поиска устройств необходимо нажать на кнопку Принять.
При правильном подключении SNR-RSSensor-H/T/P отобразится количество найденных устройств на шине RS485.
Мониторинг и настройка датчика через Web-интерфейс
После настройки RS485 для опроса устройств на Главной странице в разделе Устройства будут отображаться основные данные датчиков SNR-RSSensor-H/T/P и подключенных к ним датчиков 1-wire. Для перехода к расширенным настройкам датчика необходимо нажать на ссылку RSSensor-H/T/P.
Страница настроек SNR-RSSensor-H/T/P:
Раздел Параметры:
| Пункт | Описание |
|---|---|
| ID | Идентификационный номер устройства. Наклеен на боковую часть устройства: |
| Имя | В этом поле можно задать имя датчика. Оно будет отображаться также на Главной странице и в SNMP |
| Температура | Температура. Диапазон измеряемой температуры -30..+105°С |
| Влажность | Относительная влажность. Диапазон измеряемой относительной влажности 0..100% |
| Давление | Атмосферное давление. Диапазон измеряемого атмосферного давления 195..945 мм рт. ст. |
| Уведомлять о выходе температуры за предел | Посылать уведомление, если температура устройства вышла за указанный верхний или нижний предел |
| Верхний предел температуры | Верхний предел температуры, при котором посылается уведомление (до +105°С) |
| Нижний предел температуры | Нижний предел температуры, при котором посылается уведомление (до -30°С) |
В разделе Датчики 1-Wire отображаются датчики, подключенные к SNR-RSSensor-H/T/P. Для перехода к расширенным настройкам датчика необходимо нажать на ссылку SNR-DTS.
Страница настроек SNR-DTS:
| Пункт | Описание |
|---|---|
| ID | Идентификационный номер устройства |
| Имя | В этом поле можно задать имя датчика. Оно будет отображаться также на Главной странице, странице настроек SNR-RSSensor-H/T/P и в SNMP |
| Температура | Температура. Диапазон измеряемой температуры -55..+125°С |
| Уведомлять о выходе температуры за предел | Посылать уведомление, если температура устройства вышла за указанный верхний или нижний предел |
| Верхний предел температуры | Верхний предел температуры, при котором посылается уведомление (до +125°С) |
| Нижний предел температуры | Нижний предел температуры, при котором посылается уведомление (до -55°С) |
Использование в сервисах SNR-ERD-4
Подключенный к SNR-ERD-4 датчик SNR-RSSensor-H/T/P можно использовать в сервисах Термостат, Гигростат и ПИД-регулятор для управлением дискретными и аналоговыми выходами в зависимости от показаний датчика.
Мониторинг и настройка датчика по протоколу SNMP
Помимо WEB-интерфейса, устройство позволяет получать показания по протоколу SNMP v2c. Доступ к OID можно получить через командную строку и через SNMP-менеджер. Для работы через командую строку подойдет пакет netsnmp. В качестве SNMP-менеджера можно использовать MIB-Browser.
Данные датчиков SNR-RSSensor-H/T/P доступны в табличном виде по запросу:
snmptable -v 2c -c public 192.168.15.20 -Cl -CB -Ci .1.3.6.1.4.1.40418.2.6.1.30.1
Описание OID таблицы датчиков SNR-RSSensor-H/T/P (скачать MIB-файл можно по ссылке):
| OID | Имя в mib-файле | Описание | Возможность записи значения |
|---|---|---|---|
| .1.3.6.1.4.1.40418.2.6.1.30.1.1.1 | erd4rsshtpIdent | Идентификационный номер датчика | - |
| .1.3.6.1.4.1.40418.2.6.1.30.1.1.2 | erd4rsshtpName | Имя датчика | + |
| .1.3.6.1.4.1.40418.2.6.1.30.1.1.3 | erd4rsshtpTemp | Температура | - |
| .1.3.6.1.4.1.40418.2.6.1.30.1.1.4 | erd4rsshtpHum | Относительная влажность | - |
| .1.3.6.1.4.1.40418.2.6.1.30.1.1.6 | erd4rsshtpPssr | Атмосферное давление | - |
| .1.3.6.1.4.1.40418.2.6.1.30.1.1.10 | erd4rsshtpTempCritNotif | Уведомлять о выходе температуры за предел (0 - Нет, 1 - Да) | + |
| .1.3.6.1.4.1.40418.2.6.1.30.1.1.15 | erd4rsshtpTempCritMin | Нижний предел температуры | + |
| .1.3.6.1.4.1.40418.2.6.1.30.1.1.16 | erd4rsshtpTempCritMax | Верхний предел температуры | + |
Данные датчиков SNR-DTS подключенных к SNR-RSSensor-H/T/P доступны в табличном виде по запросу:
snmptable -v 2c -c public 192.168.15.20 -Cl -CB -Ci .1.3.6.1.4.1.40418.2.6.1.30.100
Описание OID таблицы датчиков SNR-DTS подключенных к SNR-RSSensor-H/T/P:
| OID | Имя в mib-файле | Описание | Возможность записи значения |
|---|---|---|---|
| .1.3.6.1.4.1.40418.2.6.1.30.100.1.1 | rsshtp1WIdent | Идентификационный номер датчика | - |
| .1.3.6.1.4.1.40418.2.6.1.30.100.1.2 | rsshtp1WName | Имя датчика | + |
| .1.3.6.1.4.1.40418.2.6.1.30.100.1.3 | rsshtp1WTemp | Температура | - |
| .1.3.6.1.4.1.40418.2.6.1.30.100.1.4 | rsshtp1WMaster | ID или имя (если присвоено) датчика SNR-RSSensor-H/T/P, к которому подключен данный датчик SNR-DTS | - |
| .1.3.6.1.4.1.40418.2.6.1.30.100.1.10 | tempCritNotif | Уведомлять о выходе температуры за предел (0 - Нет, 1 - Да) | + |
| .1.3.6.1.4.1.40418.2.6.1.30.100.1.15 | tempCritMin | Нижний предел температуры | + |
| .1.3.6.1.4.1.40418.2.6.1.30.100.1.16 | tempCritMax | Верхний предел температуры | + |
Настройка и мониторинг по протоколу Modbus RTU
Датчик SNR-RSsensor-H/T/P Modbus используется для передачи данных по протоколу Modbus RTU по интерфейсу RS-485.
Возьмём, к примеру, программу мониторинга MasterOPC Universal Modbus Server, а в качестве конвертера интерфейсов будем использовать SNR-ERD-4.
Подключите SNR-RSSensor-H/T/P к SNR-ERD-4, как это описано в разделе Подключение.
В основном меню веб-интерфейса SNR-ERD-4 в разделе Конвертер интерфейсов нужно перейти на вкладку RS-485.
В поле Режим выбрать Прозрачный и нажать Принять.
Далее необходимо скачать MasterOPC Universal Modbus Server по этой ссылке и установить на свой компьютер.
После установки запустите программу. Скачайте шаблон для мониторинга датчика и откройте его с помощью MasterOPC Universal Modbus Server.
После загрузки шаблона необходимо нажать на меню выбора режима в верхнем левом углу программы и нажать Старт.
Программа выведет уведомление об изменении конфигурации. Нажмите Да.
Программа запустит опрос датчика по протоколу Modbus. При исправном состоянии опроса в столбце Качество будет отображаться значение GOOD.
Для остановки мониторинга необходимо нажать на меню выбора режима в верхнем левом углу программы и нажать Стоп.
Ниже представлена таблица с описанием регистров Modbus устройства.
| Адрес | Описание | Данные | Возможные значения | Значение по умолчанию | Возможность записи |
|---|---|---|---|---|---|
| 1 | Slave ID | 16 бит | 1 - 247 | 1 | + |
| 2 | Device ID | 16 бит | 0 - 65535 | - | - |
| 3 | Тип устройства | 16 бит | 20 | 20 (SNR-RSSensor-H/T/P) | - |
| 4 | Версия прошивки | 16 бит | - | 30 (3.0) | - |
| 111 | Скорость (BaudRate) | 16 бит | 1: 2400 б/с 2: 4800 б/с 3: 9600 б/с 4: 19200 б/с 5: 38400 б/с 6: 57600 б/с 7: 115200 б/с | 3: 9600 б/с | + |
| 112 | Биты данных | 16 бит | 0: 7 бит 1: 8 бит | 1: 8 бит | + |
| 113 | Четность (Parity) | 16 бит | 0: Even (Четн.) 1: Odd (Нечетн.) 2: None (Нет) | 2: None (Нет) | + |
| 114 | Стоповые биты (Stop Bits) | 16 бит | 0: 1 бит 1: 2 бит | 0: 1 бит | + |
| 1001 | Относительная влажность | 16 бит | Относительная влажность х 100 | - | - |
| 1002 | Температура | 16 бит | Температура х 100 | - | - |
| 1003 | Атмосферное давление | 16 бит | Атмосферное давление х 10 | - | - |
| 2001 | Температура датчика 1 подключенного по 1-wire | 16 бит | Температура х 100 | - | - |
| 2002 | Температура датчика 2 подключенного по 1-wire | 16 бит | Температура х 100 | - | - |
| 2003 | Температура датчика 3 подключенного по 1-wire | 16 бит | Температура х 100 | - | - |
| 2004 | Температура датчика 4 подключенного по 1-wire | 16 бит | Температура х 100 | - | - |
| 2005 | Температура датчика 5 подключенного по 1-wire | 16 бит | Температура х 100 | - | - |
