SNR-SHUNT
Описание Подключение Подключение нескольких АКБ Мониторинг через веб-интерфейс Настройка через веб-интерфейс Тип шунта Напряжение Ток Уровень заряда Сброс параметров Мониторинг по SNMP
Описание
Устройство предназначено для отслеживания состояния и уровня заряда аккумуляторной батареи, путем измерения напряжения и тока заряда и разряда. Доступен мониторинг измеряемых параметров аккумуляторной батареи. Измеряемые данные доступны через WEB и SNMP интерфейсы универсального устройства мониторинга SNR-ERD-4. (Начиная с прошивки 1.7, Industrial 1.2.0)

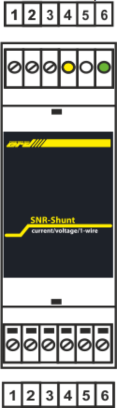

Подключение
Верхний 6-контактный разъём:
| Номер клеммы | Использование |
|---|---|
| 1 | Не используется |
| 2 | Подключение 1-wire |
| 3 | Общий (GND) |
| 4 | Зеленый LED, PWR |
| 5 | Не используется |
| 6 | Желтый LED, передача данных по шине 1-Wire |
Нижний 5-контактный разъём:
| Номер клеммы | Использование |
|---|---|
| 1 | (+) Зарядного устройства, (+) АКБ |
| 2 | Перемычка на клемму 3 при использовании внутреннего шунта либо перемычка на внешний шунт |
| 3 | Перемычка на клемму 2 при использовании внутреннего шунта |
| 4 | (-) АКБ |
| 5 | (-) Зарядного устройства |
Встроенный шунт находится между клеммами 4 и 5 нижнего разъёма, клемма 3 накоротко замкнута с клеммой 4. Клемма 2 это вход вольтметра измеряющий падение напряжение на шунте.

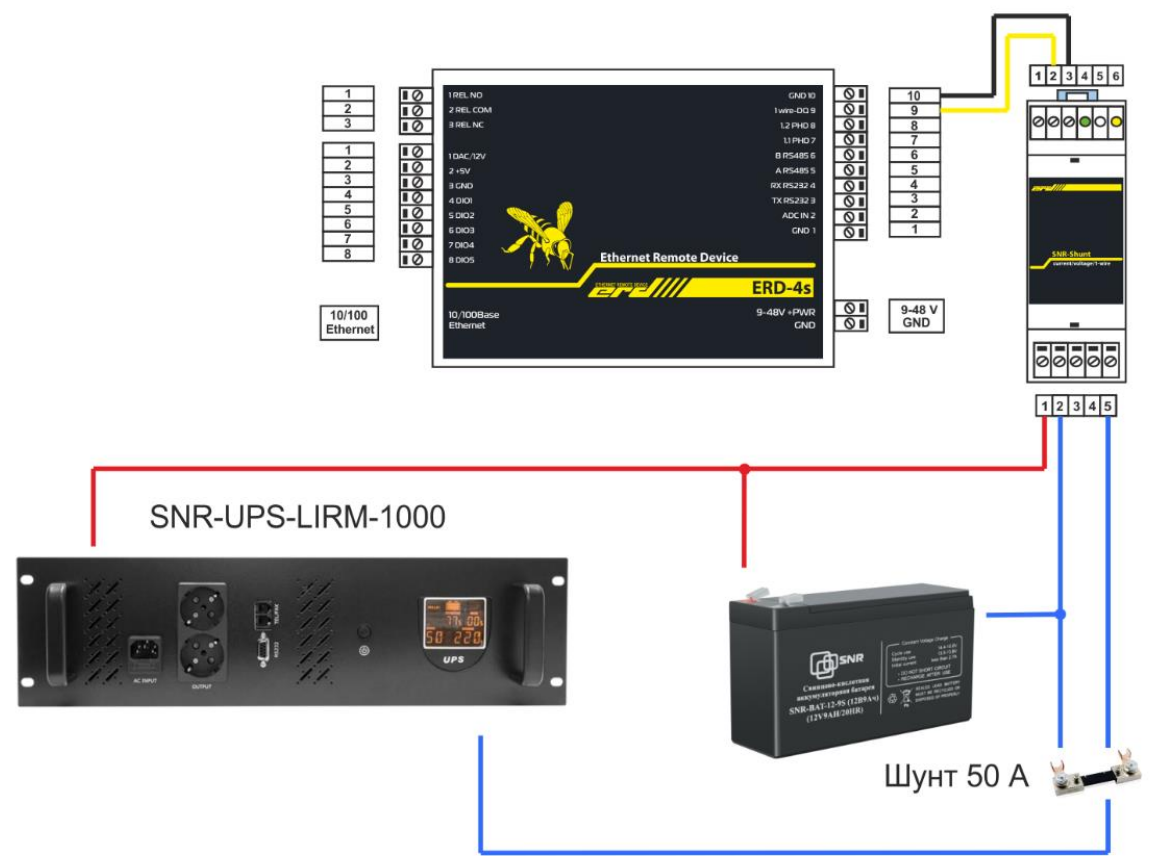

Внешний шунт подключается к клеммам 2 и 5 5-контактного разъема.
Примечание: (+) Зарядного устройства:
1, АКБ:1,4, внешний шунт:2,5, (-) Зарядного устройства:5- должны быть выполнены проводом с сечением соответствующим току нагрузки.
Подключение нескольких АКБ
Вариант с подключением двух АКБ и двух SNR-SHUNT:

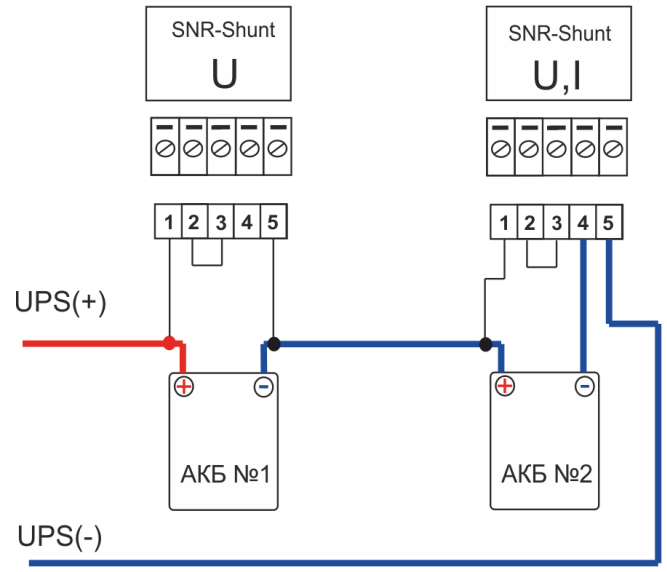

- Подключение SNR-Shunt в режиме измерения напряжения на каждом АКБ и общего тока нагрузки.

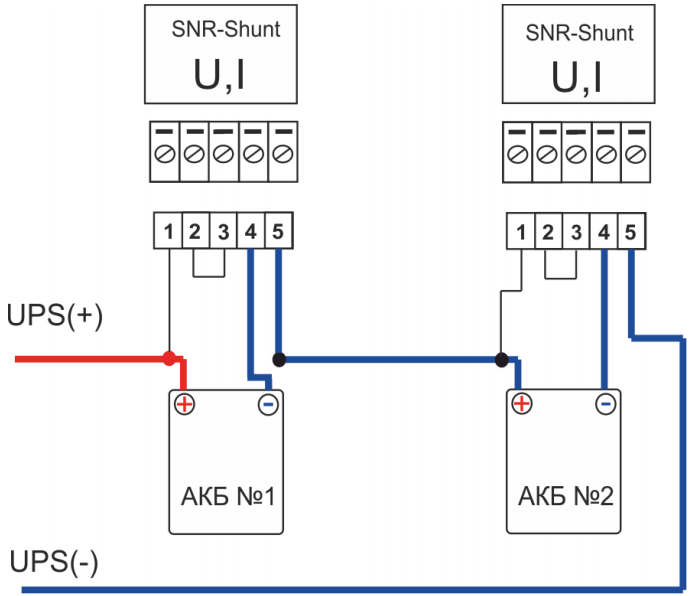

- Подключение SNR-Shunt в режиме измерения напряжения и тока нагрузки на каждом АКБ.
Мониторинг через веб-интерфейс

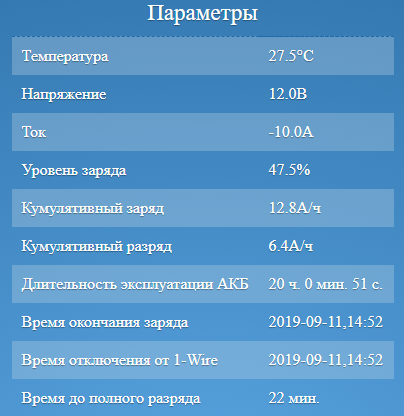

После подключения SNR-Shunt к SNR-ERD-4 на главной странице веб-интерфейса SNR-ERD-4 в разделе Устройства отобразится общая информация о подключенном датчике.
Необходимо нажать на ссылку SNR-SHUNT для отображения информации об устройстве.
| Параметр | Описание |
|---|---|
| Температура | Температура устройства |
| Напряжение | Напряжение на входе |
| Ток | Значение тока, проходящего через шунт |
| Уровень заряда | Уровень заряда аккумуляторной батареи. Вычисляется как разность кумулятивного заряда и разряда относительно полной ёмкости батареи |
| Кумулятивный заряд | Общее количество заряда, переданное в аккумуляторную батарею |
| Кумулятивный разряд | Общее количество заряда, переданное от аккумуляторной батареи |
| Длительность эксплуатации АКБ | Период работы с подключенной аккумуляторной батареей |
| Время окончания заряда | Время, когда прекратился заряд аккумуляторной батареи |
| Время отключения от 1-Wire | Время, когда устройство было отключено от SNR-ERD-4 |
| Время до полного разряда | Предположительное время, через которое аккумуляторная батарея полностью разрядится при текущем уровне тока и заряда. Данное поле отображается только при отрицательном значении тока. |

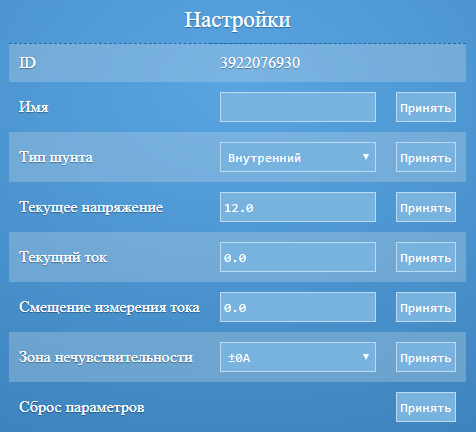

Настройка через веб-интерфейс
При подключении аккумуляторной батареи и зарядного устройства к SNR-Shunt необходимо произвести первоначальные настройки и калибровку используя веб-интерфейс SNR-ERD-4.
Тип шунта
Необходимо выбрать тип используемого шунта: внутренний или внешний.
При использовании внутреннего шунта подключается перемычка между клеммой 2 и 3 5-контактного разъёма. При таком подключении необходимо в разделе Настройки в поле Тип шунта выбрать Внутренний и нажать Принять.
Внешний шунт подключается к клеммам 2 и 5 5-контактного разъема. При таком подключении необходимо в разделе Настройки в поле Тип шунта выбрать Внешний и нажать Принять.
Напряжение
Если напряжение измеряемое SNR-Shunt имеет погрешность, необходимо измерить уровень напряжения вольтметром, подставить это значение в поле Текущее напряжение в разделе Настройки и нажать Принять.
Примечание: необходимо подставить значение отличное от нуля. В противном случае измерение напряжения будет не точным.
Ток
Если ток измеряемый SNR-Shunt имеет погрешность, необходимо измерить уровень тока амперметром, подставить это значение в поле Текущий ток в разделе Настройки и нажать Принять.
Примечание: необходимо подставить значение отличное от нуля. В противном случае измерение тока будет не точным.
Также если при реальном отсутствии тока SNR-Shunt показывает значение отличное от нуля, то необходимо в разделе Настройки в поле Смещение измерения тока указать этот ток с противоположным знаком.
Например, если в разделе Параметры измеряемый ток равен 0.3А при реально отсутствующем токе, то необходимо подставить в это поле значение -0.3 и нажать Принять.
Затем необходимо настроить зону нечувствительности. Данная настройка необходима для того, чтобы при полном заряде батареи подпитывающий ток не влиял на уровень заряда и значение кумулятивного заряда.
Например, если при полном заряде батареи подпитывающий ток равен 0.2А, то необходимо в разделе Настройки в поле Зона нечувствительности выбрать ток ±0.2А и нажать Принять.
Уровень заряда
Для расчёта уровня заряда необходимо в разделе Расчёт уровня заряда указать полную ёмкость аккумуляторной батареи и текущий уровень заряда.
В поле Полная ёмкость АКБ необходимо указать полную ёмкость подключенной аккумуляторной батареи в ампер-часах. Ёмкость не может быть равна нулю.
В поле Текущий уровень заряда необходимо указать текущий уровень заряда батареи в процентах.
Сброс параметров
При необходимости сбросить настройки нужно в разделе Настройки в поле Сброс параметров нажать на кнопку Принять. При этом сбросятся настройки калибровки текущего напряжения и тока, значение смещения измерения тока и значение зоны нечувствительности.
Мониторинг по SNMP
Помимо WEB-интерфейса, устройство позволяет получать показания по протоколу SNMP v2c. Доступ к OID можно получить через командную строку и через SNMP-менеджер. Для работы через командую строку подойдет пакет netsnmp. В качестве SNMP-менеджера можно использовать MIB-Browser.
Данные доступны в табличном виде по запросу:
snmptable -v 1 -c public 172.31.174.89 -Cl -CB -Ci .1.3.6.1.4.1.40418.2.6.1.1.2
Описание OID:
| OID | Имя в mib-файле | Описание | Возможность записи значения |
|---|---|---|---|
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.1 | shuntId | Идентификационный номер датчика | - |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.2 | shuntName | Имя датчика | + |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.3 | shuntTemp | Температура датчика | - |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.4 | shuntVolt | Напряжение на входе | + |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.5 | shuntCurrent | Значение тока, проходящего через шунт | + |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.6 | shuntChrgLvl | Уровень заряда аккумуляторной батареи | + |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.7 | shuntChrgCap | Кумулятивный заряд | - |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.8 | shuntDischCap | Кумулятивный разряд | - |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.9 | shuntEndOfChrg | Время окончания заряда | - |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.10 | shuntDiscn | Время отключения от 1-Wire | - |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.11 | shuntBatLive | Длительность эксплуатации АКБ | - |
| .1.3.6.1.4.1.40418.2.6.1.1.2.1.12 | shuntDischTime | Время до полного разряда | - |
